SRJ Series
คำอธิบายคุณสมบัติ
● แรงบิดสูง
● ความแข็งแรงสูง
● ทนต่อแรงกระแทกได้ดีเยี่ยม
● เหมาะสำหรับระบบส่งกำลังทั่วไป ระบบที่มีความเฉื่อยสูง และกลไกการตัด
● ช่วงอุณหภูมิการทำงาน: -30°C ถึง 80°C
● รูปแบบการยึด: Set screw type
Material
- เหล็กกล้าคาร์บอนปานกลาง
- Cushioning Material
PU (ความแข็ง 95 Shore A)
Surface Treatment
Anodizing (อะโนไดซ์)
Specifications
規格

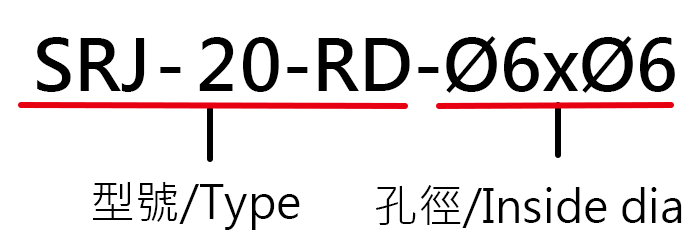

| Catalog Number | D | L | I | E | F | G | M | d1xd2 Standard Bore (H7) | Mass** (g) | 2D Download |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||||
| SRJ-20-RD | 20 | 30 | 10 | 9 | 0.5 | 5 | M3 | 5 | 9.525 | 20 | SRJ-20-RD |
| SRJ-30-RD | 30 | 35 | 11 | 11 | 0.5 | 5.5 | M4 | 6 | 14 | 50 | SRJ-30-RD |
| SRJ-40-RD | 40 | 66 | 25 | 14 | 1.0 | 12.5 | M5 | 8 | 19 | 192 | SRJ-40-RD |
| SRJ-40S-RD | 40 | 44 | 14 | 14 | 1.0 | 7.0 | M5 | 8 | 19 | 120 | SRJ-40S-RD |
| SRJ-55-RD | 55 | 78 | 30 | 16 | 1.0 | 15.0 | M6 | 12 | 25 | 440 | SRJ-55-RD |
| SRJ-65-RD | 65 | 90 | 35 | 17.5 | 1.25 | 17.5 | M8 | 15 | 35 | 570 | SRJ-65-RD |
| SRJ-80-RD | 80 | 114 | 45 | 21 | 1.5 | 22.5 | M8 | 15 | 45 | 1400 | SRJ-80-RD |
| SRJS-80-RD(S45C) | 80 | 114 | 45 | 21 | 1.5 | 22.5 | M8 | 38 | 45 | 3800 | SRJS-80-RD(S45C) |
Performance
Unit : mm
| Catalog Number | Reted Torque (N．m) | Max. Torque (N．m) | Max Rotational Frequency (Rpm/min) | Moment* of Inertia (kg．m²) | Errors of Eccentricity (mm) | Errors of Angularity (°) | Errors of Shaft End-Play (mm) |
|---|---|---|---|---|---|---|---|
| SRJ-20-RD | 5 | 10 | 23000 | 1.0x10-6 | 0.10 | 1.0 | ±0.4 |
| SRJ-30-RD | 12.5 | 25 | 19000 | 5.8x10-6 | 0.10 | 1.0 | ±0.5 |
| SRJ-40-RD | 17 | 34 | 14000 | 4.0x10-5 | 0.10 | 1.0 | ±0.6 |
| SRJ-40S-RD | 17 | 34 | 14000 | 3.9x10-5 | 0.10 | 1.0 | ±0.6 |
| SRJ-55-RD | 60 | 120 | 10500 | 1.6x10-4 | 0.10 | 1.0 | ±0.7 |
| SRJ-65-RD | 160 | 320 | 8500 | 3.8x10-4 | 0.10 | 1.0 | ±0.75 |
| SRJ-80-RD | 400 | 900 | 7100 | 6.3x10-3 | 0.10 | 1.0 | ±0.8 |
| SRJS-80-RD(S45C) | 600 | 1200 | 6000 | 48.57x10-6 | 0.10 | 1.0 | ±0.8 |
