NBK-MEDS Series
คำอธิบายคุณสมบัติ
● Single-Disk type ยืดหยุ่นชนิดแผ่นเดี่ยว
● ดุม: A2017 (เคลือบอะโนไดซ์)
● แผ่นดิสก์: สแตนเลส 304
● พิน: สแตนเลส 303
● คอลล่าร์: สแตนเลส 303
● เส้นผ่านศูนย์กลางภายนอก: Ø19 ~ Ø63 มม.
● ขนาดรูเพลามาตรฐาน: Ø4 ~ Ø30 มม.

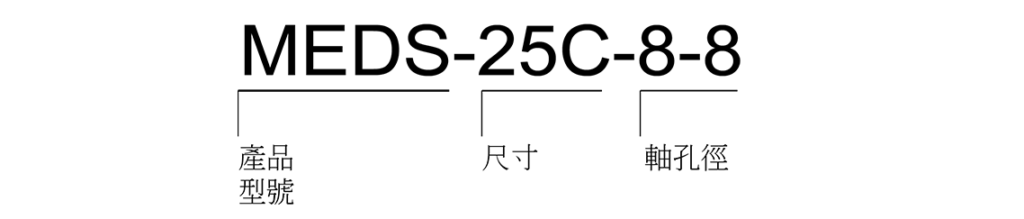

Specifications
Unit : mm
| Catalog Number | A | L | W | F | G | M | Screw Tightening Torque (N．ｍ) |
|---|---|---|---|---|---|---|---|
| MEDS-19.5C | 19.5 | 9.2 | 19.4 | 2.6 | 7.1 | M2 | 0.5 |
| MEDS-25C | 25 | 11 | 23.2 | 3.3 | 9.25 | M2.5 | 1 |
| MEDS-27C | 27 | 11 | 23.2 | 3.3 | 10.25 | M2.5 | 1 |
| MEDS-34C | 34 | 12.5 | 26.6 | 3.75 | 13 | M3 | 1.5 |
| MEDS-39C | 39 | 16.5 | 35 | 4.5 | 14.5 | M4 | 3.5 |
| MEDS-44C | 44 | 16.5 | 35 | 4.5 | 17 | M4 | 3.5 |
| MEDS-56C | 56 | 20.2 | 43.2 | 6 | 21.25 | M5 | 8 |
| Catalog Number | Standard Bore D1、D2 |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | |
| MEDS-19.5C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||||||||||||
| MEDS-25C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||||
| MEDS-27C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||||
| MEDS-34C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||
| MEDS-39C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||||||
| MEDS-44C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||
| MEDS-56C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||
＊สินค้าทุกรุ่นมีสกรูหัวจมหกเหลี่ยม (Hex socket bolt)ให้พร้อมสินค้า
＊ค่าความคลาดเคลื่อนของขนาดเส้นผ่านศูนย์กลางเพลาที่แนะนำคือ h6 และ h7
Performance
| Catalog Number | Maximum Bore Diameter (mm) | Rated Torque *1 (N．m) | Maximum Speed (min⁻¹) | Moment of Inertia (kg．m²) | Static Torsional Rigidity (N．m/rad) | Errors of Eccentricity (mm) | Errors of Angularity (° ) | Errors of Shaft End-Play (mm) | Mass*2 (g) |
|---|---|---|---|---|---|---|---|---|---|
| MEDS-19.5C | 8 | 1 | 33000 | 7.3 x 10－7 | 600 | 0.02 | 1 | ±0.1 | 13 |
| MEDS-25C | 12 | 2 | 25000 | 2.3 x 10－6 | 1300 | 0.02 | 1 | ±0.2 | 25 |
| MEDS-27C | 14 | 2.2 | 23000 | 3.1 x 10－6 | 1600 | 0.02 | 1 | ±0.2 | 27 |
| MEDS-34C | 16 | 4.2 | 18000 | 9.3 x 10－6 | 2500 | 0.02 | 1 | ±0.3 | 53 |
| MEDS-39C | 20 | 8 | 16000 | 2.1 x 10－5 | 4600 | 0.02 | 1 | ±0.3 | 89 |
| MEDS-44C | 22 | 10 | 14000 | 3.4 x 10－5 | 6000 | 0.02 | 1 | ±0.3 | 113 |
| MEDS-56C | 28 | 25 | 11000 | 1.0 x 10－4 | 14000 | 0.02 | 1 | ±0.4 | 216 |
* 1. ไม่จำเป็นต้องปรับแก้ค่าแรงบิดพิกัดจากความผันผวนของโหลด
*2. ค่านี้เป็นค่าที่ได้จากกรณีใช้ขนาดรูเพลาสูงสุด (Maximum Bore Diameter)
