NBK-MEDW Series
คำอธิบายคุณสมบัติ

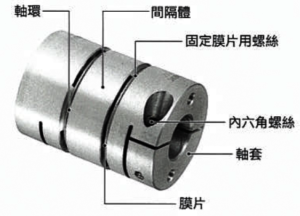

● The Double-Disk type ยืดหยุ่นชนิดแผ่นคู่
● ดุม: A017 (เคลือบอะโนไดซ์)
● แผ่นดิสก์: สแตนเลส 304
● พิน: สแตนเลส 303
● คอลล่าร์: สแตนเลส 303
● เส้นผ่านศูนย์กลางภายนอก: Ø19 ~ Ø63 มม.
● ขนาดรูเพลามาตรฐาน: Ø4 ~ Ø30 มม.

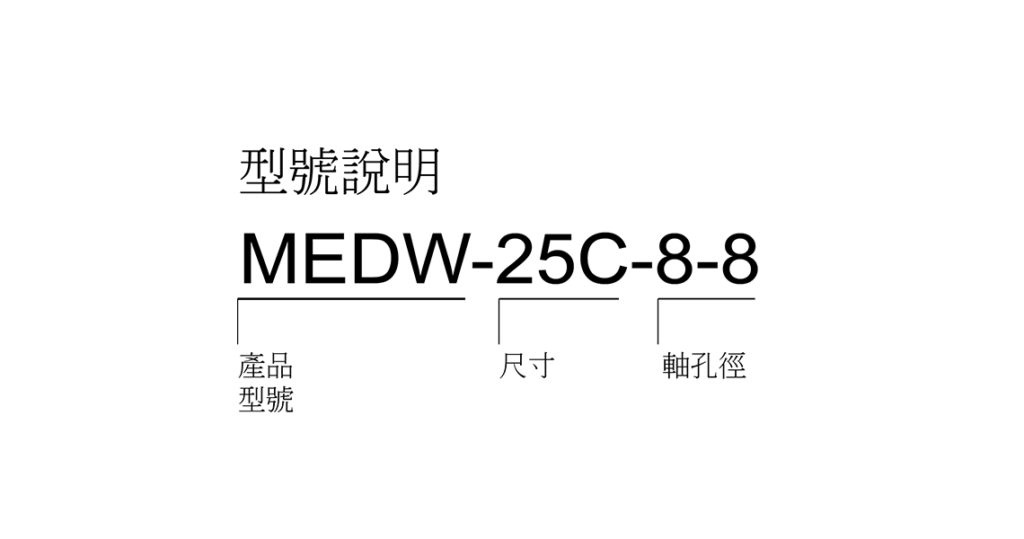

Specifications
Unit : mm
| Catalog Number | A | L | W | E | F | G | M | Screw tightening torque (N．ｍ) |
|---|---|---|---|---|---|---|---|---|
| MEDW-19.5C | 19.5 | 9.2 | 27.4 | 8.5 | 2.6 | 7.1 | M2 | 0.5 |
| MEDW-25C | 25 | 11 | 32.6 | 12.5 | 3.3 | 9.25 | M2.5 | 1 |
| MEDW-27C | 27 | 11 | 32.6 | 14.5 | 3.3 | 10.25 | M2.5 | 1 |
| MEDW-34C | 34 | 12.5 | 37.6 | 16.5 | 3.75 | 13 | M3 | 1.5 |
| MEDW-39C | 39 | 16.5 | 49.5 | 20.5 | 4.5 | 14.5 | M4 | 3.5 |
| MEDW-44C | 44 | 16.5 | 49.5 | 22.5 | 4.5 | 17 | M4 | 3.5 |
| MEDW-56C | 56 | 20.2 | 61 | 28.5 | 6 | 21.25 | M5 | 8 |
| Catalog Number | Standard Bore Diameter D1、D2 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | |
| MEDW-19.5C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||||||||||||
| MEDW-25C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||||
| MEDW-27C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||||
| MEDW-34C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||||
| MEDW-39C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||||||
| MEDW-44C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||||||
| MEDW-56C | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||||
＊สินค้าทุกรุ่นมีสกรูหัวจมหกเหลี่ยม (Hex socket bolt)ให้พร้อมสินค้า
＊ค่าความคลาดเคลื่อนของขนาดเส้นผ่านศูนย์กลางเพลาที่แนะนำคือ h6 และ h7
Performance
| Catalog Number | Maximum Bore Diameter (mm) | Rated Torque *1 (N．m) | Maximum Speed (min⁻¹) | Moment of Inertia *2 (kg．m²) | Static Torsional Rigidity (N．m/rad) | Allowable Eccentricity (mm) | Allowable Angular Misalignment (° ) | Allowable Axial Displacement (mm) | Weight *2(g) |
|---|---|---|---|---|---|---|---|---|---|
| MEDW-19.5C | 8 | 1 | 33000 | 1.0 x 10－6 | 450 | 0.15 | 2 | ±0.2 | 19 |
| MEDW-25C | 12 | 2 | 25000 | 3.3 x 10－6 | 850 | 0.2 | 2 | ±0.4 | 35 |
| MEDW-27C | 14 | 2.2 | 23000 | 4.4 x 10－6 | 1000 | 0.2 | 2 | ±0.4 | 38 |
| MEDW-34C | 16 | 4.2 | 18000 | 1.3 x 10－5 | 1600 | 0.25 | 2 | ±0.6 | 76 |
| MEDW-39C | 20 | 8 | 16000 | 3.0 x 10－5 | 3200 | 0.3 | 2 | ±0.6 | 128 |
| MEDW-44C | 22 | 10 | 14000 | 4.9 x 10－5 | 3900 | 0.3 | 2 | ±0.6 | 163 |
| MEDW-56C | 28 | 25 | 11000 | 1.5 x 10－4 | 9000 | 0.3 | 2 | ±0.8 | 307 |
* 1. ไม่จำเป็นต้องปรับแก้ค่าแรงบิดพิกัดจากความผันผวนของโหลด
*2. ค่านี้เป็นค่าที่ได้จากกรณีใช้ขนาดรูเพลาสูงสุด (Maximum Bore Diameter)
| Catalog Number | 2D Download | 3D Download | Catalog Download |
|---|---|---|---|
| MEDW-19.5C | MEDW-19.5C | MEDW-19.5C | MEDW系列型錄下載 |
| MEDW-25C | MEDW-25C | MEDW-25C | |
| MEDW-27C | MEDW-27C | MEDW-27C | |
| MEDW-34C | MEDW-34C | MEDW-34C | |
| MEDW-39C | MEDW-39C | MEDW-39C | |
| MEDW-44C | MEDW-44C | MEDW-44C | |
| MEDW-56C | MEDW-56C | MEDW-56C |
