Name: LMNW-T/LT Series
Brand: GET Linear Automation
Availability: InStock

LMNW-T/LT

คำอธิบายคุณสมบัติ

LMNW Series – Miniature Linear Guide

ออกแบบให้กว้างขึ้น เหมาะสำหรับรองรับแรงโหลดในทุกทิศทาง และใช้งานกับอุปกรณ์แบบแกนเดี่ยว โดยเฉพาะรุ่น LMNW15 มีการออกแบบสำหรับ Ball Retainer

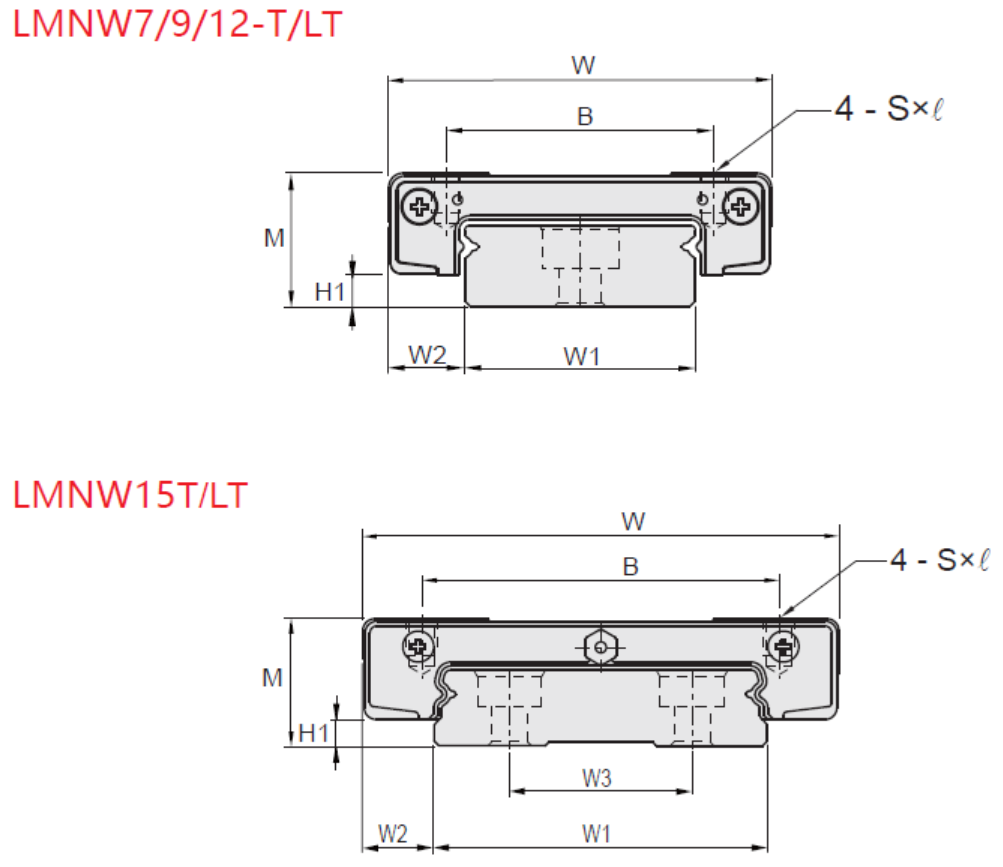

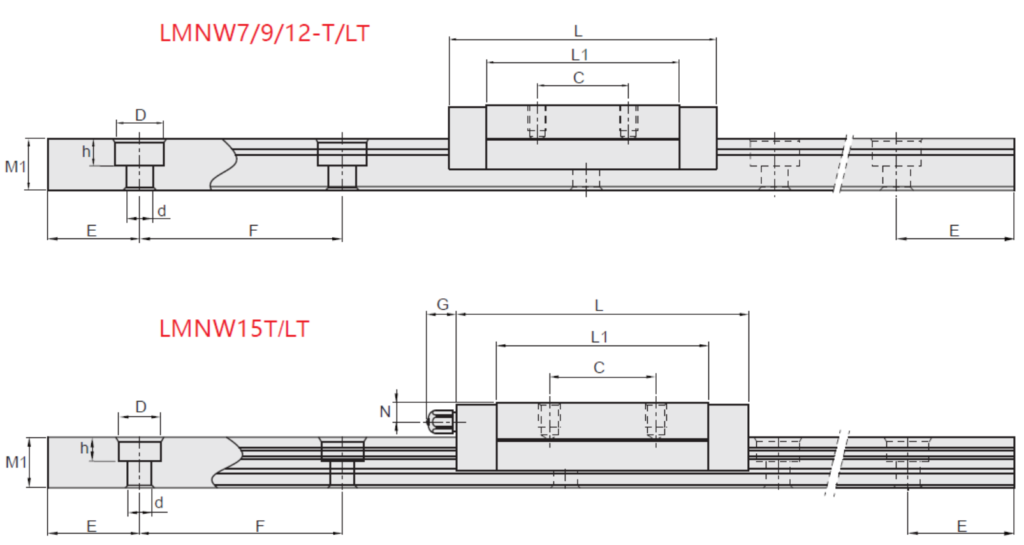

Specifications

หน่วย/Unit : mm

รุ่น	ขนาดชุดประกอบ			ขนาดบล็อกสไลด์							ขนาดราง							ค่าพิกัดรับน้ำหนักพื้นฐาน		โมเมนต์สถิตที่กำหนด			น้ำหนัก
	ความสูง	ความกว้าง	ความยาว	B	C	รูติดตั้ง Sx𝓁	L1	H1	G	N	ความกว้าง			ความสูง	ระยะรู	ระยะจากปลายราง	รูสกรูยึดติดตั้ง	ค่ารับน้ำหนักแบบไดนามิก	ค่ารับน้ำหนักแบบสถิต	M_{P_N．m}	M_{Y_N．m}	M_{R_N．m}	น้ำหนักบล็อก g	น้ำหนักราง g/100mm
	M	W	L	B	C	รูติดตั้ง Sx𝓁	L1	H1	G	N	W1	W2	W3	M1	F	E	Dxhxd	C KN	C₀ KN	M_{P_N．m}	M_{Y_N．m}	M_{R_N．m}	น้ำหนักบล็อก g	น้ำหนักราง g/100mm
LMNW7 T	9	25	31.2	19	10	M3x3	21.5	2	-	-	14	5.5	-	5.2	30	10	6x3.2x3.5	1.61	2.3	6.9	6.9	15.4	20	51
LMNW7 LT	9	25	40.8	19	19	M3x3	31.1	2	-	-	14	5.5	-	5.2	30	10	6x3.2x3.5	2.14	3.56	14.7	14.7	25.4	29	51
LMNW9 T	12	30	38.5	21	12	M3x3	27.4	3	-	-	18	6	-	7	30	10	6x4.5x3.5	2.52	3.7	15.3	15.3	33.4	40	91
LMNW9 LT	12	30	50.4	23	24	M3x3	39.3	3	-	-	18	6	-	7	30	10	6x4.5x3.5	3.23	5.28	30.3	30.3	47.7	57	91
LMNW12T	14	40	43.8	28	15	M3x3.8	31.6	3.5	-	-	24	8	-	8.5	40	15	8x4.5x4.5	4.04	5.85	26.1	26.1	75.8	71	149
LMNW12 LT	14	40	58.1	28	28	M3x3.8	45.9	3.5	-	-	24	8	-	8.5	40	15	8x4.5x4.5	5.27	8.55	53.9	53.9	110.8	103	149
LMNW15T	16	60	55	45	20	M4x4.5	39.9	3.3	5.6	3.6	42	9	23	9.5	40	15	8x4.5x4.5	6.95	9.37	55.4	46.6	192.2	143	286
LMNW15 LT	16	60	72.6	45	35	M4x4.5	57.5	3.3	5.6	3.6	42	9	23	9.5	40	15	8x4.5x4.5	9.15	13.7	120.3	120.3	293.5	215	286
