LM-L Series
คำอธิบายคุณสมบัติ
LM-L (Standard Long Type) โดยทั่วไปจะใช้งานร่วมกับ shaft ซึ่ง steel ball จะกลิ้งอยู่ในรางของ outer cylinder และตัวคงตำแหน่ง ทำให้เกิดการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูงด้วยแรงเสียดทานต่ำ จึงถูกนำไปใช้อย่างแพร่หลายในเครื่องมือกลความแม่นยำสูง จึงถูกนำไปใช้อย่างแพร่หลายใน precision machine tools, semiconductor equipment เป็นต้น

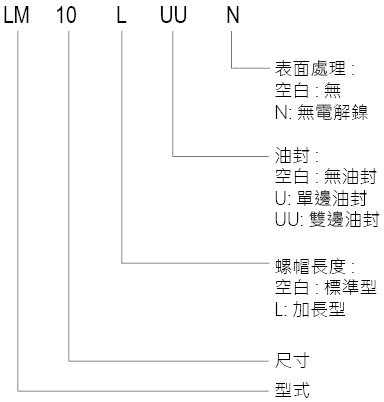

Specifications
Unit : mm
| Nominal Part No. | Nominal Shaft Diameter (mm) | Major Dimensions and Tolerance (mm) | Eccentricity (max) μm | Basic Load Rating | Nominal Part No. | 2D 圖檔下載 | 3D 圖檔下載 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Standard Type | Seal Type | Ball Circuit | Weight g | Tolerance | D (Tolerance) | L (Tolerance) | B (Tolerance) | W | D1 | Dynamic CN | Static C₀N | |||||
| LM 6L LM 8L LM 10L | LM 6L UU LM 8L UU LM 10LUU | 4 4 4 | 16 31 62 | 6 (0-0.010) 8 (0-0.010) 10 (0-0.010) | 12 (0-0.013) 15 (0-0.013) 19 (0-0.016) | 35 (0-0.3) 45 (0-0.3) 55 (0-0.3) | 27 (0-0.3) 35 (0-0.3) 44 (0-0.3) | 1.1 1.1 1.3 | 11.5 14.3 18 | 15 15 15 | 323 431 588 | 530 784 1,100 | LM 6L N LM 8L N LM 10L N | LM6LUU LM8LUU LM10LUU | LM6LUU LM8LUU LM10LUU |
|
| LM 12L LM 13L LM 16L | LM 12L UU LM 13L UU LM 16L UU | 4 4 5 | 80 90 145 | 12 (0-0.010) 13 (0-0.010) 16 (0-0.010) | 21 (0-0.016) 23 (0-0.016) 28 (0-0.016) | 57 (0-0.3) 61 (0-0.3) 70 (0-0.3) | 46 (0-0.3) 46 (0-0.3) 53 (0-0.3) | 1.3 1.3 1.6 | 20 22 27 | 15 15 15 | 657 813 1,230 | 1,200 1,570 2,350 | LM 12L N LM 13L N LM 16L N | LM12LUU LM13LUU LM16LUU | LM12LUU LM13LUU LM16LUU |
|
| LM 20L LM 25L LM 30L | LM 20L UU LM 25L UU LM 30L UU | 5 6 6 | 180 440 580 | 20 (0-0.012) 25 (0-0.012) 30 (0-0.012) | 32 (0-0.019) 40 (0-0.019) 45 (0-0.019) | 80 (0-0.3) 112 (0-0.4) 123 (0-0.4) | 61 (0-0.3) 82 (0-0.4) 89 (0-0.4) | 1.6 1.85 1.85 | 30.5 38 43 | 20 20 20 | 1,400 1,560 2,490 | 2,750 3,140 5,490 | LM 20L N LM 25L N LM 30L N | LM20LUU LM25LUU LM30LUU | LM20LUU LM25LUU LM30LUU |
|
| LM 35L LM 40L LM 50L | LM 35L UU LM 40L UU LM 50L UU | 6 6 6 | 795 1,170 3,100 | 35 (0-0.015) 40 (0-0.015) 50 (0-0.015) | 52 (0-0.022) 60 (0-0.022) 80 (0-0.022) | 135 (0-0.4) 154 (0-0.4) 192 (0-0.4) | 99 (0-0.4) 121 (0-0.4) 148 (0-0.4) | 2.1 2.1 2.6 | 49 57 76.5 | 25 25 25 | 2,650 3,430 6,080 | 6,270 8,040 15,900 | LM 35L N LM 40L N LM 50L N | LM35LUU LM40LUU LM50LUU | LM35LUU LM40LUU LM50LUU |
|
| LM 60L | LM 60L UU | 6 | 3,500 | 60 (0-0.020) | 90 (0-0.025) | 211 (0-0.4) | 170 (0-0.4) | 3.15 | 86.5 | 25 | 7,650 | 20,000 | LM 60L N | LM60LUU | LM60LUU | |
SI Unit 1N ≅ 0.102kgf
