Name: LMGQ-T/ST Series
Brand: GET Linear Automation
Availability: InStock

LMGQ-T/ST

คำอธิบายคุณสมบัติ

Linear Guideway LMGQ Series

ใช้การออกแบบลูกบอลเหล็ก 4 แถว พร้อมมุมสัมผัส 45 องศา ให้ความแข็งแรงสูงและรองรับน้ำหนักได้มาก มีความสามารถในการรับแรงเท่ากันทั้ง 4 ทิศทาง อีกทั้งคุณสมบัติการปรับแนวอัตโนมัติ ทำให้ได้การเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง

อีกทั้งยังช่วยเพิ่มพื้นที่กักเก็บสารหล่อลื่น ลดเสียงรบกวนระหว่างการเคลื่อน และช่วยยืดอายุการใช้งานของรางได้อย่างมีประสิทธิภาพ

Specifications

หน่วย/Unit : mm

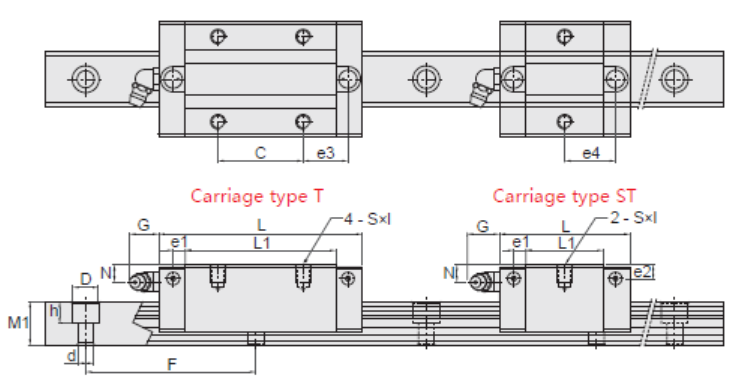

รุ่น	ขนาดชุดประกอบ			ขนาดบล็อกสไลด์													ขนาดราง					ค่าพิกัดรับน้ำหนักพื้นฐาน		โมเมนต์สถิตที่กำหนด					น้ำหนัก		ดาวน์โหลดไฟล์ 2D		ดาวน์โหลดไฟล์ 3D		ดาวน์โหลดไฟล์ที่สร้างอัตโนมัติ
	ความสูง	ความกว้าง	ความยาว	B	C	รูติดตั้ง Sx𝓁	L1	T	H1	N	e1	e2	e3	e4	G	ขนาดหัวอัดจาระบี	ความกว้าง		ความสูง	ระยะรู	รูสกรูยึดติดตั้ง	ค่ารับน้ำหนักแบบไดนามิก	ค่ารับน้ำหนักแบบสถิต	M_{P_(KN．m)}		M_{Y_(KN．m)}		M_{R_KN．m}	น้ำหนักบล็อก kg	น้ำหนักราง kg/m
	M	W	L	B	C	รูติดตั้ง Sx𝓁	L1	T	H1	N	e1	e2	e3	e4	G	ขนาดหัวอัดจาระบี	W1	W2	M1	F	Dxhxd	C KN	C₀ KN	บล็อกเดี่ยว	บล็อกคู่แบบชิด	บล็อกเดี่ยว	บล็อกคู่แบบชิด	M_{R_KN．m}	น้ำหนักบล็อก kg	น้ำหนักราง kg/m
LMGQ15 T	24	34	61.2	26	26	M4x5	43.8	6	4	5	3.3	4	12.9	-	5	M4x0.7	15	9.5	13	60	7.5x5.3x4.5*	11.8	18.9	0.13	0.76	0.13	0.76	0.15	0.14	1.29	LMGQ15T	LMG15R500-10-10H	LMGQ15T	LMG15R500-10-10H	LMGQ-T/ST圖檔下載
LMGQ20 ST	28	42	50.9	32	-	M5x6	28.3	6	4.6	6.5	4.5	5	-	18.7	12	M6x0.75	20	11	15	60	9.5x8.5x6	11.7	14.8	0.07	0.52	0.07	0.52	0.15	0.13	1.92	LMGQ20ST	LMG20R500-10-10H	LMGQ20ST	LMG20R500-10-10H
LMGQ20 T	28	42	76.1	32	32	M5x6	53.7	6	4.6	6.5	4.5	5	15.4	-	12	M6x0.75	20	11	15	60	9.5x8.5x6	20	32	0.30	1.68	0.30	1.68	0.33	0.26	1.92	LMGQ20T	LMG20R500-10-10H	LMGQ20T	LMG20R500-10-10H
LMGQ25 T	33	48	84.7	35	35	M6x7	62.7	6	5.5	7	5	6.5	18.9	-	12	M6x0.75	23	12.5	18	60	11x9x7	27.9	42.5	0.44	2.47	0.44	2.47	0.51	0.41	2.67	LMGQ25T	LMG25R500-10-10H	LMGQ25T	LMG25R500-10-10H

ราง LMG15
รูเจาะหัวจมสำหรับสลักเกลียวมาตรฐานของราง (7.5 × 5.3 × 4.5) ใช้สลักเกลียว M4 รุ่นรางระบุเป็น LMG15R
หากต้องการใช้สลักเกลียว M3 ขนาดรูเจาะหัวจมจะเป็น (6 × 4.5 × 3.5) และรุ่นรางจะระบุเป็น LMG15U
