Name: LMG-H/LH Series
Brand: GET Linear Automation
Availability: InStock

LMG-H/LH

คำอธิบายคุณสมบัติ

LMG ใช้การออกแบบลูกบอลเหล็ก 4 แถว พร้อมมุมสัมผัส 45 องศา ให้ความแข็งแรงสูงและรองรับน้ำหนักได้มาก พร้อมคุณสมบัติการปรับแนวอัตโนมัติซึ่งช่วยทำให้ได้การเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง

Specifications

หน่วย/Unit : mm

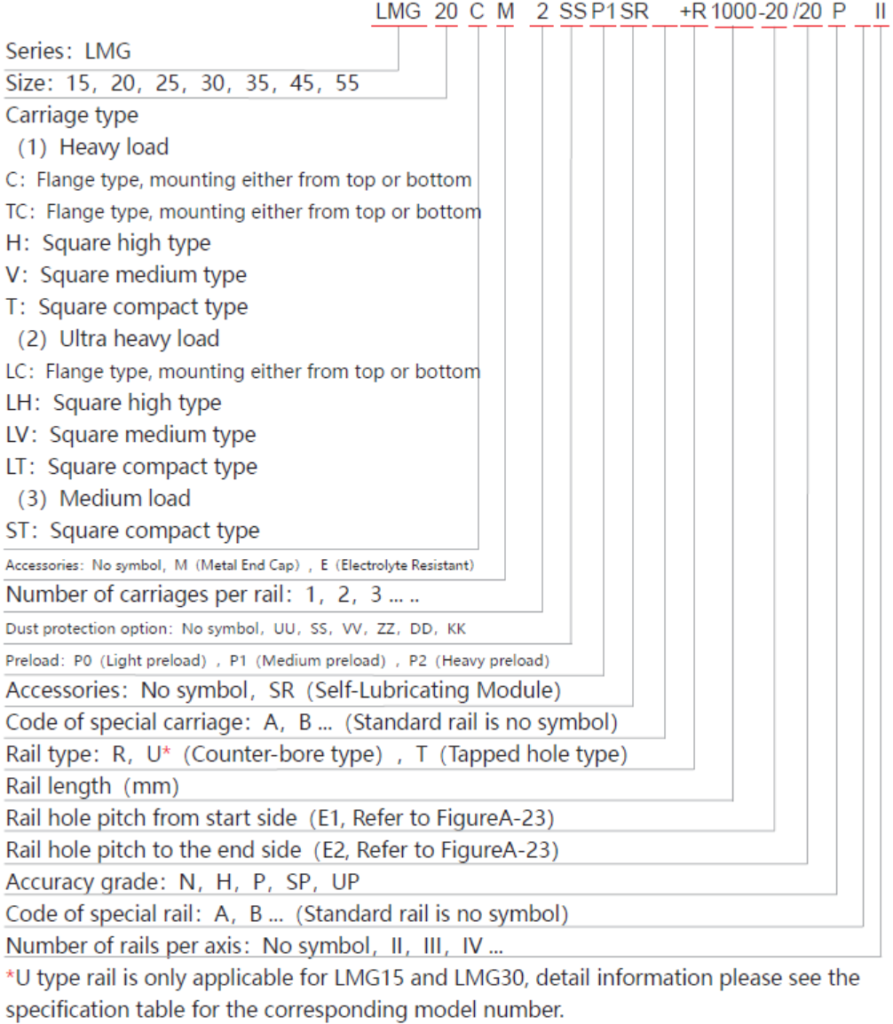

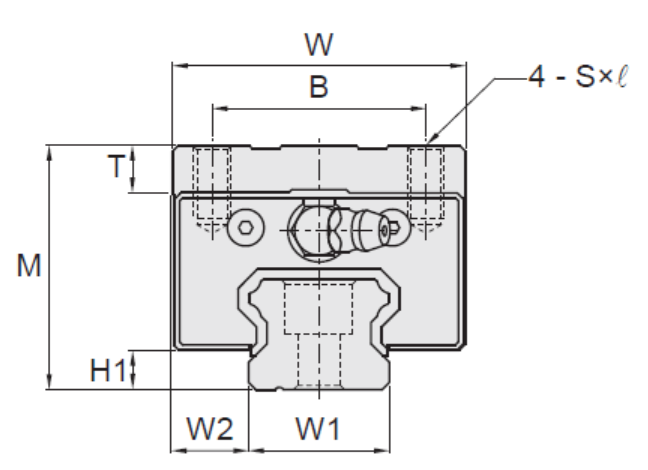

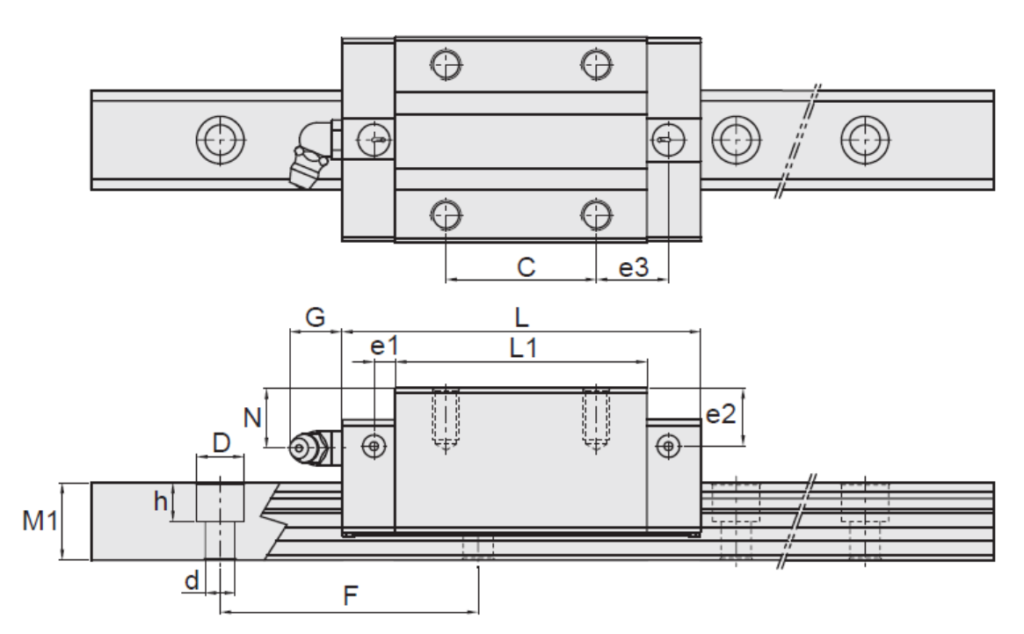

รุ่น	ขนาดชุดประกอบ			ขนาดบล็อกสไลด์												ขนาดราง					ค่าพิกัดรับน้ำหนักพื้นฐาน		โมเมนต์สถิตที่กำหนด					น้ำหนัก		ดาวน์โหลดไฟล์ 2D		ดาวน์โหลดไฟล์ 3D		ดาวน์โหลดไฟล์ที่สร้างอัตโนมัติ
	ความสูง	ความกว้าง	ความยาว	B	C	รูติดตั้ง Sx𝓁	L1	T	H1	N	e1	e2	e3	G	ขนาดหัวอัดจาระบี	ความกว้าง		ความสูง	ระยะรู	รูสกรูยึดติดตั้ง	ค่ารับน้ำหนักแบบไดนามิก	ค่ารับน้ำหนักแบบสถิต	M_{P_(KN．m)}		M_{Y_(KN．m)}		M_{R_KN．m}	น้ำหนักบล็อก kg	น้ำหนักราง kg/m
	M	W	L	B	C	รูติดตั้ง Sx𝓁	L1	T	H1	N	e1	e2	e3	G	ขนาดหัวอัดจาระบี	W1	W2	M1	F	Dxhxd	C KN	C₀ KN	บล็อกเดี่ยว	บล็อกคู่แบบชิด	บล็อกเดี่ยว	บล็อกคู่แบบชิด	M_{R_KN．m}	น้ำหนักบล็อก kg	น้ำหนักราง kg/m
LMG15 H	28	34	58.2	26	26	M4x7	39.5	6	4.5	9	3.3	8	10.6	5	M4x0.7	15	9.5	13	60	7.5x5.3x4.5*	11.8	18.9	0.13	0.76	0.13	0.76	0.15	0.19	1.29	LMG15H	LMG15R500-10-10H	LMG15H	LMG15R500-10-10H	LMG-H/LH圖檔下載
LMG15 LH	28	34	72.6	26	34	M4x7	53.6	6	4.5	9	3.3	8	13.7	5	M4x0.7	15	9.5	13	60	7.5x5.3x4.5*	14.4	25.2	0.23	1.29	0.23	1.29	0.2	0.27	1.29	LMG15LH	LMG15R500-10-10H	LMG15LH	LMG15R500-10-10H
LMG20 H	30	44	75	32	36	M5x8	52.5	6	4.6	8.5	4.5	7	12.8	12	M6x0.75	20	12	15	60	9.5x8.5x6	20	32	0.30	1.68	0.30	1.68	0.33	0.33	1.92	LMG20H	LMG20R500-10-10H	LMG20H	LMG20R500-10-10H
LMG20 LH	30	44	87.4	32	50	M5x8	64.9	6	4.6	8.5	4.5	7	13	12	M6x0.75	20	12	15	60	9.5x8.5x6	23.2	39.3	0.44	2.36	0.44	2.36	0.41	0.41	1.92	LMG20LH	LMG20R500-10-10H	LMG20LH	LMG20R500-10-10H
LMG25 H	40	48	83.8	35	35	M6x12	58.8	8	6	14	5	13.5	16.8	12	M6x0.75	23	12.5	18	60	11x9x7	27.9	42.5	0.44	2.47	0.44	2.47	0.51	0.55	2.67	LMG25H	LMG25R500-10-10H	LMG25H	LMG25R500-10-10H
LMG25 LH	40	48	102.8	35	50	M6x12	77.8	8	6	14	5	13.5	18.8	12	M6x0.75	23	12.5	18	60	11x9x7	34.2	56.6	0.76	3.99	0.76	3.99	0.67	0.72	2.67	LMG25LH	LMG25R500-10-10H	LMG25LH	LMG25R500-10-10H
LMG30 H	45	60	98	40	40	M8x12	69.8	8	8	11	6	11	20	12	M6x0.75	28	16	23	80	14x12x9*	38.8	57.8	0.70	3.88	0.70	3.88	0.83	0.87	4.48	LMG30H	LMG30R500-10-10H	LMG30H	LMG30R500-10-10H
LMG30 LH	45	60	120.2	40	60	M8x12	92	8	8	11	6	11	21.1	12	M6x0.75	28	16	23	80	14x12x9*	47.5	77.1	1.21	6.28	1.21	6.28	1.11	1.13	4.48	LMG30LH	LMG30R500-10-10H	LMG30LH	LMG30R500-10-10H
LMG35 H	55	70	111.2	50	50	M8x14	80.2	11	9.5	15	7.5	15	21.6	12	M6x0.75	34	18	26	80	14x12x9	51.7	75.5	1.04	5.72	1.04	5.72	1.31	1.44	6.24	LMG35H	LMG35R1000-20-20H	LMG35H	LMG35R1000-20-20H
LMG35 LH	55	70	136.6	50	72	M8x14	105.6	11	9.5	15	7.5	15	23.3	12	M6x0.75	34	18	26	80	14x12x9	63.2	100.7	1.81	9.29	1.81	9.29	1.75	1.88	6.24	LMG35LH	LMG35R1000-20-20H	LMG35LH	LMG35R1000-20-20H
LMG45 H	70	86	137.8	60	60	M10x20	102.2	16	11	20	8.5	20	27.6	13.5	PT 1/8	45	20.5	32	105	20x17x14	83.2	118.0	2.03	10.89	2.03	10.89	2.71	2.85	10.25	LMG45H	LMG45R1000-25-30H	LMG45H	LMG45R1000-25-30H
LMG45 LH	70	86	169.5	60	80	M10x20	133.9	16	11	20	8.5	20	33.5	13.5	PT 1/8	45	20.5	32	105	20x17x14	101.7	157.3	3.54	17.76	3.54	17.76	3.62	3.70	10.25	LMG45LH	LMG45R1000-25-30H	LMG45LH	LMG45R1000-25-30H
LMG55 H	80	100	166	75	75	M12x18	126	17	13	22	9	20.5	33.5	13.5	PT 1/8	53	23.5	44	120	23x20x16	130	184	2.08	12.35	2.08	12.35	5.12	6.18	15.08
LMG55 LH	80	100	204	75	95	M12x18	164	17	13	22	9	20.5	42.5	13.5	PT 1/8	53	23.5	44	120	23x20x16	156	241	3.49	19.14	3.49	19.14	6.69	7.45	15.08	LMG55LH		LMG55LH

ราง LMG15
รูเจาะหัวจมสำหรับสลักเกลียวมาตรฐานของราง (7.5 × 5.3 × 4.5) ใช้สลักเกลียว M4 รุ่นรางระบุเป็น LMG15R
หากต้องการใช้สลักเกลียว M3 ขนาดรูเจาะหัวจมจะเป็น (6 × 4.5 × 3.5) และรุ่นรางจะระบุเป็น LMG15U
ราง LMG30
รูเจาะหัวจมสำหรับสลักเกลียวมาตรฐานของราง (14 × 12 × 9) ใช้สลักเกลียว M8 รุ่นรางระบุเป็น LMG30R
หากต้องการใช้สลักเกลียว M6 ขนาดรูเจาะหัวจมจะเป็น (11 × 9 × 7) และรุ่นรางจะระบุเป็น LMG30U
