LKG(R)15-55
คำอธิบายคุณสมบัติ
CSK – Clamp ใช้หลักการขยายแรงด้วยบล็อกลิ่ม โดยอาศัยแรงดันลมในการหนีบ โครงสร้างมีขนาดกะทัดรัดและการออกแบบที่ทันสมัย ช่วยหลีกเลี่ยงแรงกระแทกด้านความแข็งขณะทำการหนีบ สามารถเชื่อมต่อเข้ากับแท่นงานได้โดยตรงโดยไม่จำเป็นต้องปรับเปลี่ยนขนาดของแท่นงาน
มีขนาดเริ่มต้น LMG15- LMG55 เหมาะสำหรับการหนีบด้วยระบบนิวเมติกของแกนการเคลื่อนที่

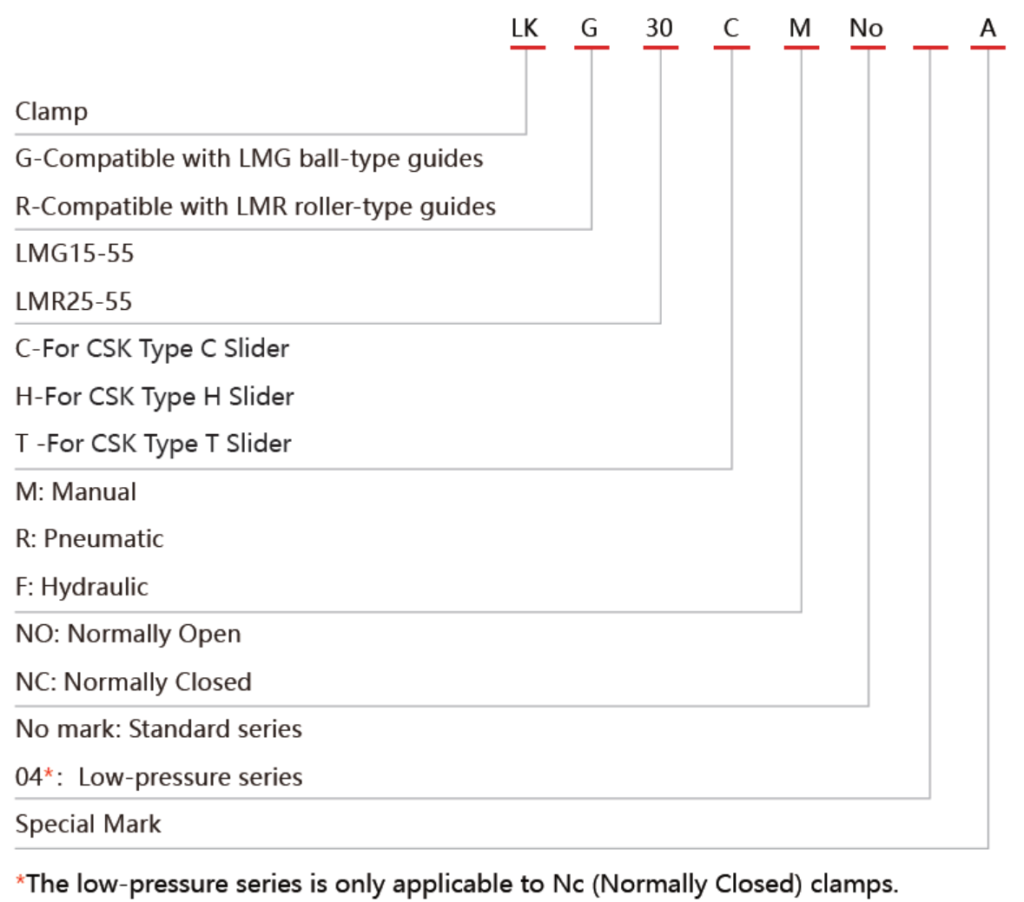

Specifications
LKG(R)-RNo
LKG(R)-RNc

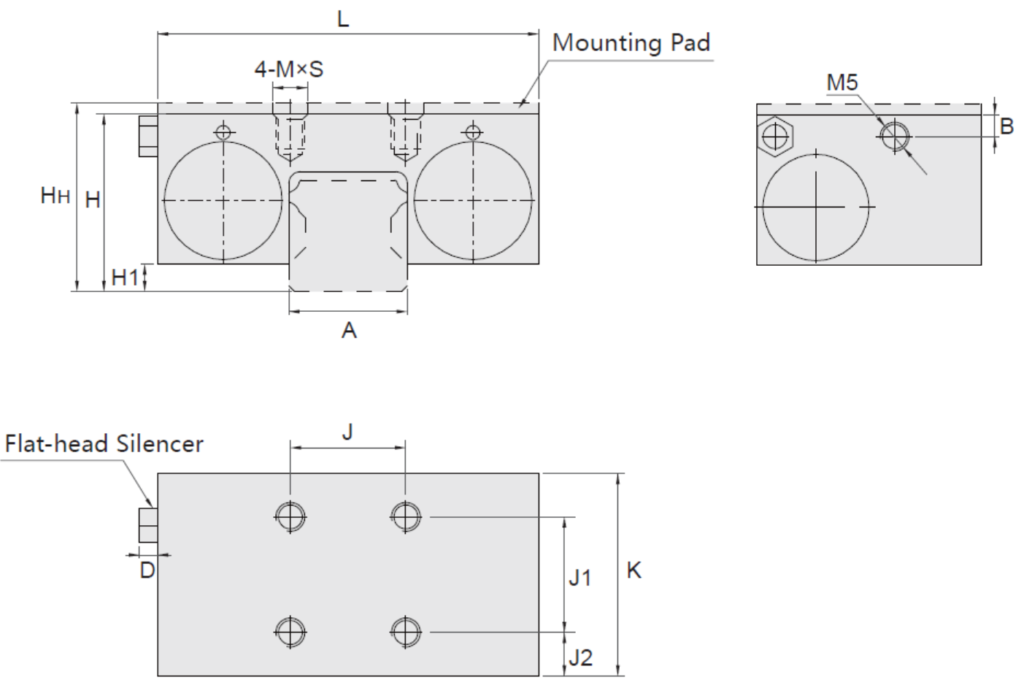

ขนาดและสเปก LKG
| Catalog Number | H | H1 | H2 | L | M | S | A | B | D | J | J1 | J2 | K | แรงยึดตามพิกัด N | อัตราการใช้ลม L/Period |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKG15RNo(c) | 24 | 28 | 2.5 | 60 | M4 | 5 | 15 | 4 | 4.5 | 15 | 15 | 16.5 | 42 | 650 | 0.011 |
| LKG20RNo(c) | 30 | - | 4 | 67 | M5 | 5 | 20 | 4.55 | 4.5 | 20 | 20 | 8 | 39 | 1000 | 0.019 |
| LKG25RNo(c) | 36 | 40 | 6 | 74 | M6 | 7 | 23 | 4 | 4.5 | 20 | 20 | 10 | 37 | 1200 | 0.021 |
| LKG30RNo(c) | 42 | 45 | 7 | 90 | M8 | 10 | 28 | 5.5 | 4.5 | 22 | 22 | 8 | 41 | 1750 | 0.031 |
| LKG35RNo(c) | 48 | 55 | 7 | 100 | M8 | 12 | 34 | 7.5 | 4.5 | 24 | 24 | 8.5 | 41 | 2000 | 0.031 |
| LKG45RNo(c) | 60 | 70 | 13 | 120 | M8 | 12 | 45 | 12 | 4.5 | 26 | 26 | 11 | 49 | 2250 | 0.041 |
| LKG55RNo(c) | 70 | 80 | 18.5 | 128 | M10 | 15 | 53 | 15.5 | 4.5 | 30 | 30 | 9.5 | 49 | 2250 | 0.041 |
ขนาดและสเปก LKR
| Catalog Number | H | H1 | H2 | L | M | S | A | B | D | J | J1 | J2 | K | แรงยึดตามพิกัด N | อัตราการใช้ลม L/Period |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKR25RNo(c) | 36 | 40 | 4.5 | 74 | M6 | 7 | 23 | 6.5 | 4.5 | 20 | 20 | 7 | 37 | 1200 | 0.02 |
| LKR30RNo(c) | 42 | 45 | 5 | 90 | M8 | 9 | 28 | 7.25 | 4.5 | 22 | 22 | 10 | 41 | 1750 | 0.028 |
| LKR35RNo(c) | 48 | 55 | 5 | 100 | M8 | 11 | 34 | 10 | 4.5 | 24 | 24 | 8.5 | 41 | 2000 | 0.03 |
| LKR45RNo(c) | 60 | 70 | 8 | 120 | M8 | 12 | 45 | 16 | 4.5 | 26 | 26 | 11 | 49 | 2250 | 0.04 |
| LKR55RNo(c) | 70 | 80 | 10 | 128 | M10 | 12 | 53 | 19 | 4.5 | 30 | 30 | 9.5 | 49 | 2250 | 0.04 |
