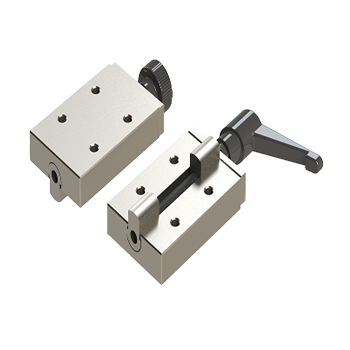

LAR-1428 (Medium/Heavy Load Type)
คำอธิบายคุณสมบัติ
NSB – Linear Guide Clamp สามารถยึด block ให้อยู่ในตำแหน่งใดก็ได้บนรางตามต้องการ รองรับขนาดตั้งแต่ 14 mm ถึง 28 mm
Specifications
尺寸規格
| Rail Size | A | B | C | P1 | P2 | H | h | M |
|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 60 | 13 | 25 | 25 | 28 | 8.5 | M5 |
| 20 | 40 | 60 | 13 | 25 | 25 | 33 | 13.5 | M5 |
| 25 | 40 | 60 | 13 | 25 | 25 | 36 | 16.5 | M5 |
∗此固定器適用15、20、25寬之標準線軌軌道
零件表
| No. | Part Name | Quantity | Material | Surface Treatment |
|---|---|---|---|---|
| 1 | Body(ตัวเครื่อง) | 1 | S45C | Electroless Nickel Plating |
| 2 | Clamp Block | 2 | S45C | Electroless Nickel Plating |
| 3 | Left & Right Thread | 1 | S45C | Black Oxide (ชุบดำ) |
| 4 | Handle / Knob (ลูกบิด) | 1 | Nylon (ไนลอน) | Black |
| Catalog Number | 2D Download | 3D Download | Catalog Download |
|---|---|---|---|
| LAR1428 | LAR1428 | 旋鈕型 LAR1428-K | LAR1428型錄下載 |
| 把手型 LAR1428-C |
