Name: FSU Series (DIN69051)
Brand: GET Linear Automation
Availability: InStock

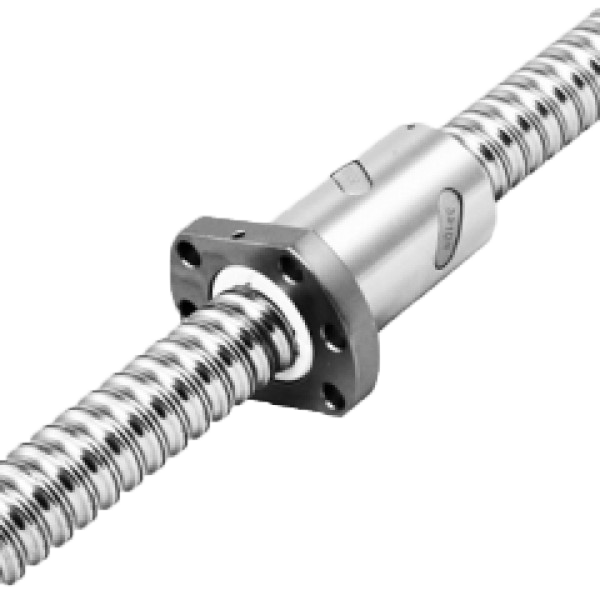

FSU Series - DIN69051

คำอธิบายคุณสมบัติ

FSU Series Ball Screws เป็นไปตามมาตรฐาน DIN69051
เป็น Standard single-nut screw ซึ่งให้ประสิทธิภาพการทำงานสูงกว่า Acme Screw

มีจุดเด่นด้านความแข็งแรงสูง ความทนทาน และการป้องกันฝุ่นได้ดี
นอกจากนี้ Screw Nut ยังมีขนาดเล็ก จึงเหมาะสำหรับการใช้งานในพื้นที่จำกัด

Materials and Hardness
Part Name	Material	Heat Treatment	Hardness
Ground screw	50CrMo4QT	ชุบด้วยความร้อนปานกลาง	58-62
Rolled screw	S55C	ชุบด้วยความร้อนปานกลาง	58-62
Nut	SCM415H	ชุบคาร์บอน (Carburizing)	58-62

Surface Treatment

การเคลือบผิวแบบ Cold Galvanizing เพื่อช่วยป้องกันการกัดกร่อน
การชุบ Hard Chrome Plating เพื่อทนต่อการสึกหรอ และยืดอายุการใช้งาน

หน่วย/Unit : mm

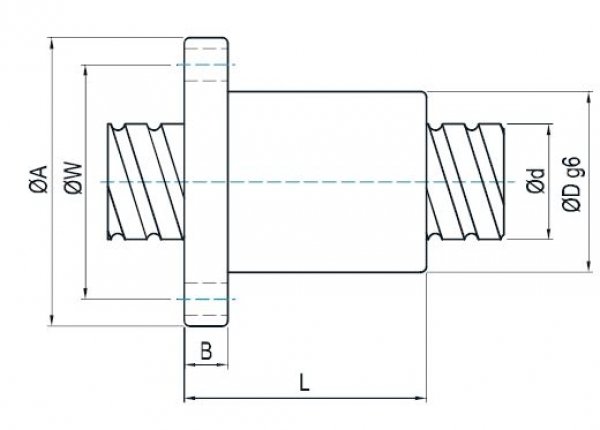

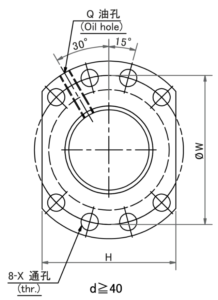

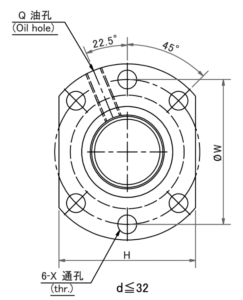

Model No.	Shaft Diameter d	Lead I	Ball Diameter Da	Nut Size									Dynamic Rated Load Ca(kgf)	Static Rated Load Coa(kgf)	2D Download	3D Download
				D	A	B	L	W	H	X	Q	n
☆FSUR1204-3	12	04	2.5	24	40	10	40	32	30	4.5	M6x1	1x3	451	709	FSUR1204	FSUR1204
FSUR1604-3	16	04	2.381	28	48	10	36	38	40	5.5	M6x1	1x3	488	940	FSUR1604	FSUR1604
☆FSUR1605-3	16	05	3.175	28	48	10	42	38	40	5.5	M6x1	1x3	666	1143	FSUR1605-3	FSUR1605-3
☆FSUR1605-4	16	05	3.175	28	48	10	50	38	40	5.5	M6x1	1x4	888	1525	FSUR1605-4	FSUR1605-4
☆FSUR1610-3	16	10	3.175	28	48	10	57	38	40	5.5	M6x1	1x3	716	1232	FSUR1610	FSUR1610
FSUR2004-3	20	04	2.381	36	58	10	42	47	44	6.6	M6x1	1x3	541	1187	FSUR2004	FSUR2004
☆FSUR2005-3	20	05	3.175	36	58	10	42	47	44	6.6	M6x1	1x3	749	1495	FSUR2005-3	FSUR2005-3
☆FSUR2005-4	20	05	3.175	36	58	10	51	47	44	6.6	M6x1	1x4	999	1994	FSUR2005-4	FSUR2005-4
FSUR2504-3	25	04	2.381	40	62	10	42	51	48	6.6	M6x1	1x3	605	1534	FSUR2504	FSUR2504
☆FSUR2505-3	25	05	3.175	40	62	10	42	51	48	6.6	M6x1	1x3	839	1935	FSUR2505-3	FSUR2505-3
☆FSUR2505-4	25	05	3.175	40	62	10	51	51	48	6.6	M6x1	1x4	1119	2581	FSUR2505-4	FSUR2505-4
☆FSUR2510-3	25	10	4.762	40	62	10	70	51	48	6.6	M6x1	1x3	1427	2771	FSUR2510-3	FSUR2510-3
☆FSUR2510-4	25	10	4.762	40	62	12	85	51	48	6.6	M6x1	1x4	1903	3695	FSUR2510-4	FSUR2510-4
☆FSUR3205-4	32	05	3.175	50	80	12	52	65	62	9	M6x1	1x4	1264	3402	FSUR3205	FSUR3205
FSUR3210-3	32	10	6.35	50	80	12	74	65	62	9	M6x1	1x3	2319	4575	FSUR3210-3	FSUR3210-3
FSUR3210-4	32	10	6.35	50	80	12	90	65	62	9	M6x1	1x4	3092	6101	FSUR3210-4	FSUR3210-4
FSUR4005-4	40	05	3.175	63	93	14	55	78	70	9	M8x1	1x4	1407	4341	FSUR4005	FSUR4005
FSUR4010-3	40	10	6.35	63	93	14	71	78	70	9	M8x1	1x3	2610	5834	FSUR4010-3	FSUR4010-3
FSUR4010-4	40	10	6.35	63	93	14	93	78	70	9	M8x1	1x4	3480	7779	FSUR4010-4	FSUR4010-4
FSUR5010-4	50	10	6.35	75	110	16	93	93	85	11	M8x1	1x4	3898	10325	FSUR5010	FSUR5010
FSUR6310-4	63	10	6.35	90	125	18	98	108	95	11	M8x1	1x4	4401	13611	FSUR6310	FSUR6310
FSUR6320-4	63	20	9.525	95	135	20	149	115	100	13.5	M8x1	1x4	7404	19008	FSUR6320	FSUR6320
FSUR8010-4	80	10	6.35	105	145	20	98	125	110	13.5	M8x1	1x4	4900	17366	FSUR8010-4	FSUR8010-4
FSUR8020-4	80	20	9.525	125	165	25	154	145	130	13.5	M8x1	1x4	8403	25345	FSUR8020-4	FSUR8020-4

หมายเหตุ: รุ่นที่มีสัญลักษณ์ ☆ สามารถผลิตเป็นเกลียวซ้ายได้
