FSK Series - Miniature lead
คำอธิบายคุณสมบัติ
FSK Series Ball Screws (Single Nut) ออกแบบมาให้มีขนาดเล็ก ใช้พื้นที่น้อย น้ำหนักเบา และให้ความแม่นยำในการกำหนดตำแหน่งสูง เหมาะสำหรับการใช้งานที่ต้องการความละเอียดและความแม่นยำสูง
| Materials and Hardness | |||
|---|---|---|---|
| Part Name | Material | Heat Treatment | Hardness |
| Ground screw | 50CrMo4QT | ชุบด้วยความร้อนปานกลาง | 58-62 |
| Rolled screw | S55C | ชุบด้วยความร้อนปานกลาง | 58-62 |
| Nut | SCM415H | ชุบคาร์บอน (Carburizing) | 58-62 |
Surface Treatment
การเคลือบผิวแบบ Cold Galvanizing เพื่อช่วยป้องกันการกัดกร่อน
การชุบ Hard Chrome Plating เพื่อทนต่อการสึกหรอ และยืดอายุการใช้งาน
หน่วย/Unit : mm

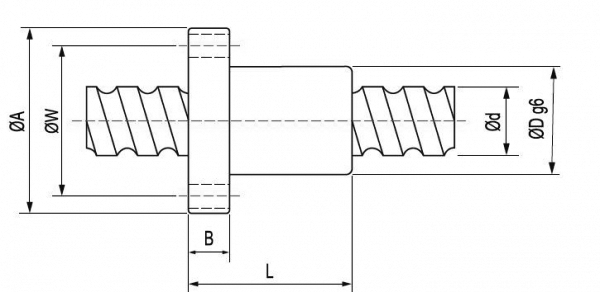

| Model No. | Shaft Diameter d | Lead I | Ball Diameter Da | Nut Size | Dynamic Rated Load Ca(kgf) | Static Rated Load Coa(kgf) | 2D Download | 3D Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | L | W | H | X | Y | Z | Q | n | ||||||||
| FSKR0401 | 4 | 1 | 0.8 | 10 | 20 | 3 | 12 | 15 | 14 | 2.9 | - | - | - | 1x2 | 64 | 97 | FSKR0401 | FSKR0401 |
| FSKR0601 | 6 | 1 | 0.8 | 12 | 24 | 3.5 | 15 | 18 | 16 | 3.4 | - | - | - | 1x3 | 111 | 224 | FSKR0601 | FSKR0601 |
| FSKR0801 | 8 | 1 | 0.8 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 | - | - | - | 1x4 | 161 | 403 | FSKR0801 | FSKR0801 |
| FSKR0802 | 8 | 2 | 1.2 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 | - | - | - | 1x3 | 222 | 458 | FSKR0802 | FSKR0802 |
| FSKR082.5 | 8 | 2.5 | 1.2 | 16 | 29 | 4 | 26 | 23 | 20 | 3.4 | - | - | - | 1x3 | 221 | 457 | FSKR082.5 | FSKR082.5 |
| FSKR1002 | 10 | 2 | 1.2 | 18 | 35 | 5 | 28 | 27 | 22 | 4.5 | - | - | - | 1x3 | 243 | 569 | FSKR1002 | FSKR1002 |
| FSKR1004 | 10 | 4 | 2 | 26 | 46 | 10 | 34 | 36 | 28 | 4.5 | 8 | 4.5 | M6 | 1x3 | 468 | 905 | FSKR1004 | FSKR1004 |
| FSKR1202 | 12 | 2 | 1.2 | 20 | 37 | 5 | 24 | 29 | 24 | 4.5 | - | - | - | 1x4 | 334 | 906 | FSKR1202 | FSKR1202 |
| FSKR1204 | 12 | 4 | 2.5 | 24 | 40 | 6 | 28 | 32 | 25 | 3.5 | - | - | - | 1x3 | 454 | 722 | FSKR1204 | FSKR1204 |
| FSKR1402 | 14 | 2 | 1.2 | 21 | 40 | 6 | 23 | 31 | 26 | 5.5 | - | - | - | 1x4 | 354 | 1053 | FSKR1402 | FSKR1402 |
| FSKR1602 | 16 | 2 | 1.2 | 25 | 43 | 10 | 40 | 35 | 29 | 5.5 | - | - | M6 | 1x4 | 373 | 1200 | FSKR1602 | FSKR1602 |
| FSKR2002 | 20 | 2 | 1.2 | 50 | 80 | 15 | 55 | 65 | 68 | 6.5 | 10.5 | 6 | M6 | 1x6 | 581 | 2284 | FSKR2002 | FSKR2002 |
| FSKR2502 | 25 | 2 | 1.2 | 50 | 80 | 13 | 43 | 65 | 68 | 6.5 | 10.5 | 6 | M6 | 1x5 | 540 | 2381 | FSKR2502 | FSKR2502 |
หมายเหตุ: รุ่นที่มีสัญลักษณ์ ☆ สามารถผลิตเป็นเกลียวซ้ายได้
