FK Series
คำอธิบายคุณสมบัติ

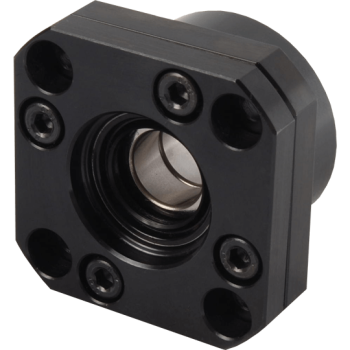

NSB – EK series (Convex Fixed Side) มีการออกแบบที่ประณีต ติดตั้งง่าย มีความแข็งแรง ความแม่นยำ และใช้งานสะดวก พร้อมตัวเลือกให้เหมาะสมกับความต้องการที่แตกต่างกัน
ผ่านการตั้ง Preload จากโรงงานแล้ว สามารถติดตั้งเข้ากับเครื่องจักรได้ทันที ไม่จำเป็นต้องผ่านการแปรรูปเพิ่มเติม
※ ทุกรุ่นใช้ Angular contact bearings และ ความแม่นยำ C5 ของมาตรฐานญี่ปุ่น
Surface Treatment
Black Oxide (การรมดำผิวโลหะ) ช่วยลดการกัดกร่อนและลดแสงสะท้อน
Electroless Nickel (การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า) ให้ความทนทานต่อการสึก

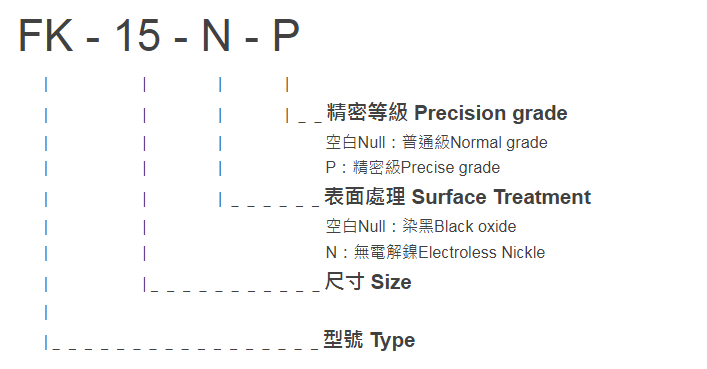

รูปแบบการกำหนดรหัสรุ่น
หน่วย/Unit : mm

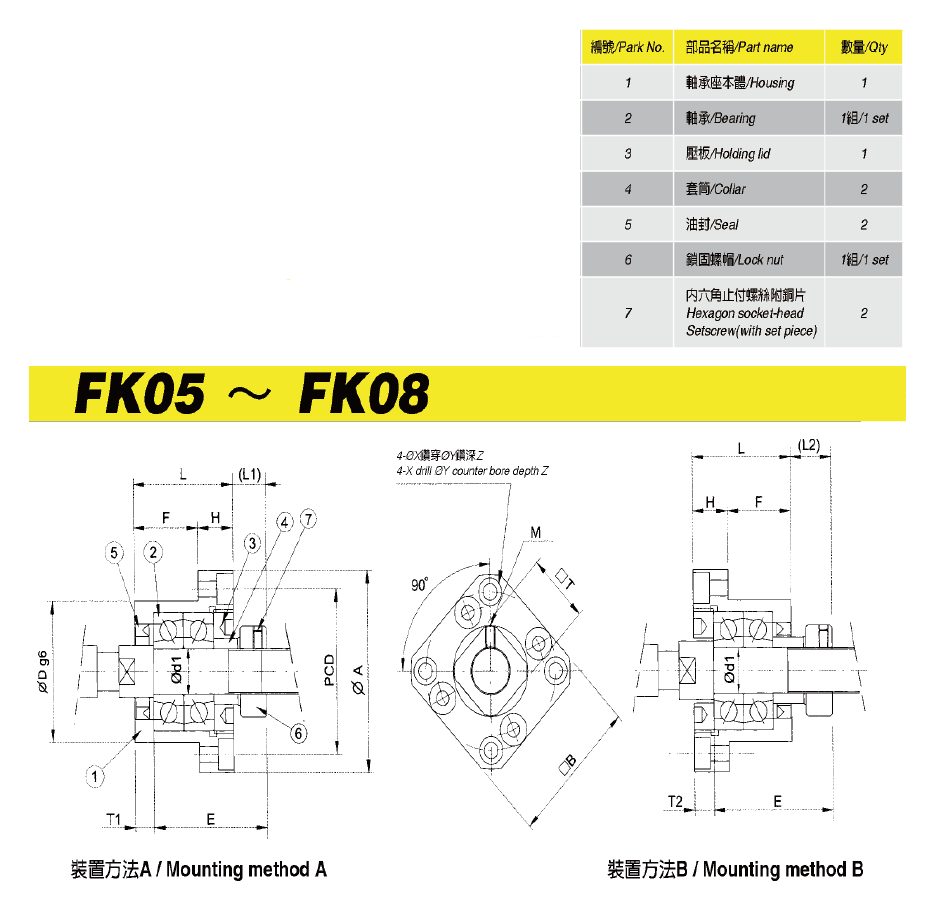

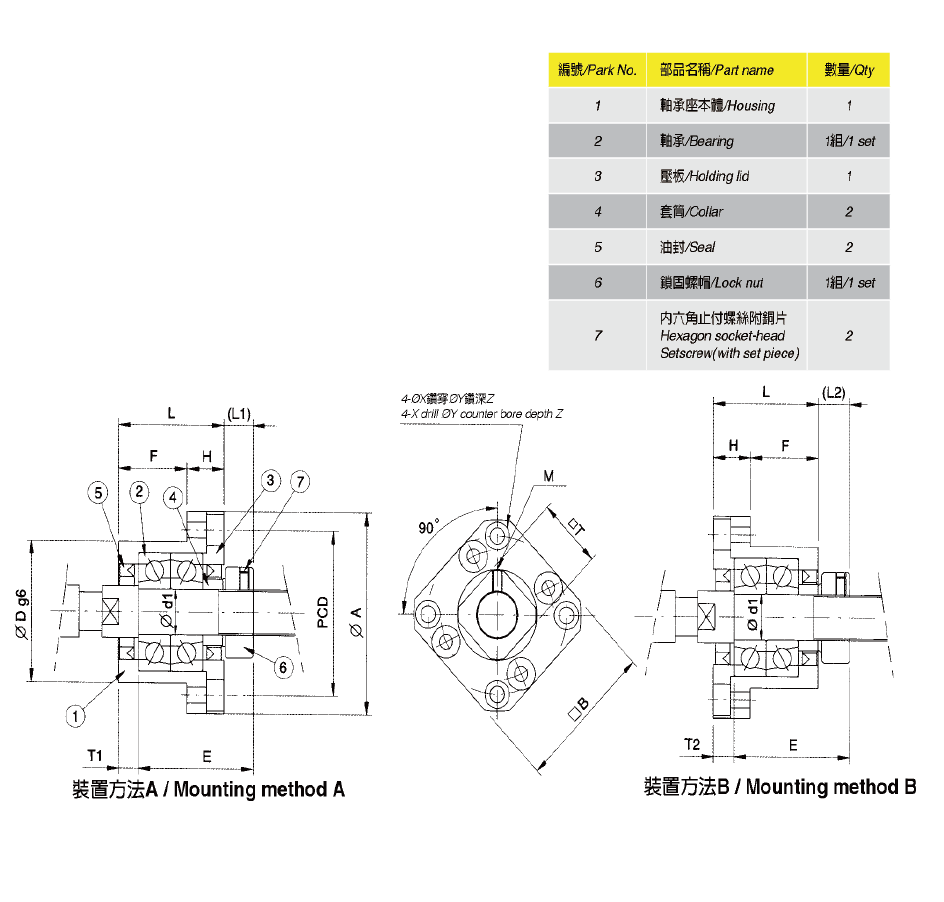

| 型號 Model No. | 軸徑 shaft diameter d1 | L | H | F | E | Dg6 | A | PCD | B | 安裝方法A Mounting method A | 安裝方法B Mounting method B | X | Y | Z | M | T | 2D 圖檔下載 | 3D 圖檔下載 | 建議軸端加工尺寸 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | T1 | L2 | T2 | |||||||||||||||||||
| FK06 | 6 | 20 | 7 | 13 | 22 | 22 | -0.007 -0.02 | 35 | 28 | 28 | 5.5 | 3.5 | 8.5 | 6.5 | 3.4 | 6 | 3 | M3 | 12 | FK06-A FK06-B | FK06-A FK06-B | 螺桿建議軸端加工尺寸(FK06---FF06) |
| FK08 | 8 | 23 | 9 | 14 | 26 | 28 | -0.007 -0.02 | 43 | 35 | 35 | 7 | 4 | 8 | 5 | 3.4 | 6 | 4 | M3 | 14 | FK08-A FK08-B | FK08-A FK08-B | 螺桿建議軸端加工尺寸(FK08---FF08) |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | -0.009 -0.025 | 52 | 42 | 42 | 7.5 | 5 | 8.5 | 6 | 4.5 | 8 | 4 | M4 | 16 | FK10-A FK10-B | FK10-A FK10-B | 螺桿建議軸端加工尺寸(FK10---FF10) |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | -0.009 -0.025 | 54 | 44 | 44 | 7.5 | 5 | 8.5 | 6 | 4.5 | 8 | 4 | M4 | 19 | FK12-A FK12-B | FK12-A FK12-B | 螺桿建議軸端加工尺寸(FK12---FF12) |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | -0.009 -0.025 | 63 | 50 | 52 | 10 | 6 | 12 | 8 | 5.5 | 9.5 | 6 | M4 | 22 | FK15-A FK15-B | FK15-A FK15-B | 螺桿建議軸端加工尺寸(FK15---FF15) |
| FK17 | 17 | 45 | 22 | 23 | 47 | 50 | -0.009 -0.025 | 77 | 62 | 61 | 11 | 9 | 14 | 12 | 6.6 | 11 | 10 | M4 | 24 | FK17-A FK17-B | FK17-A FK17-B | 螺桿建議軸端加工尺寸(FK17---FF17) |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | -0.010 -0.029 | 85 | 70 | 68 | 8 | 10 | 12 | 14 | 6.6 | 11 | 10 | M4 | 30 | FK20-A FK20-B | FK20-A FK20-B | 螺桿建議軸端加工尺寸(FK20---FF20) |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | -0.010 -0.029 | 98 | 80 | 79 | 13 | 10 | 20 | 17 | 9 | 14 | 13 | M5 | 35 | FK25-A FK25-B | FK25-A FK25-B | 螺桿建議軸端加工尺寸(FK25---FF25) |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | -0.010 -0.029 | 117 | 95 | 93 | 11 | 12 | 17 | 18 | 11 | 17 | 15 | M6 | 40 | FK30-A FK30-B | FK30-A FK30-B | 螺桿建議軸端加工尺寸(FK30---FF30) |
