EK Series
คำอธิบายคุณสมบัติ
NSB – EK series (Convex Fixed Side) มีการออกแบบที่ประณีต ติดตั้งง่าย มีความแข็งแรง ความแม่นยำ และใช้งานสะดวก พร้อมตัวเลือกให้เหมาะสมกับความต้องการที่แตกต่างกัน
ผ่านการตั้ง Preload จากโรงงานแล้ว สามารถติดตั้งเข้ากับเครื่องจักรได้ทันที ไม่จำเป็นต้องผ่านการแปรรูปเพิ่มเติม
※ ทุกรุ่นใช้ Angular contact bearings และ ความแม่นยำ C5 ของมาตรฐานญี่ปุ่น
Surface Treatment
Black Oxide (การรมดำผิวโลหะ) ช่วยลดการกัดกร่อนและลดแสงสะท้อน
Electroless Nickel (การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า) ให้ความทนทานต่อการสึก

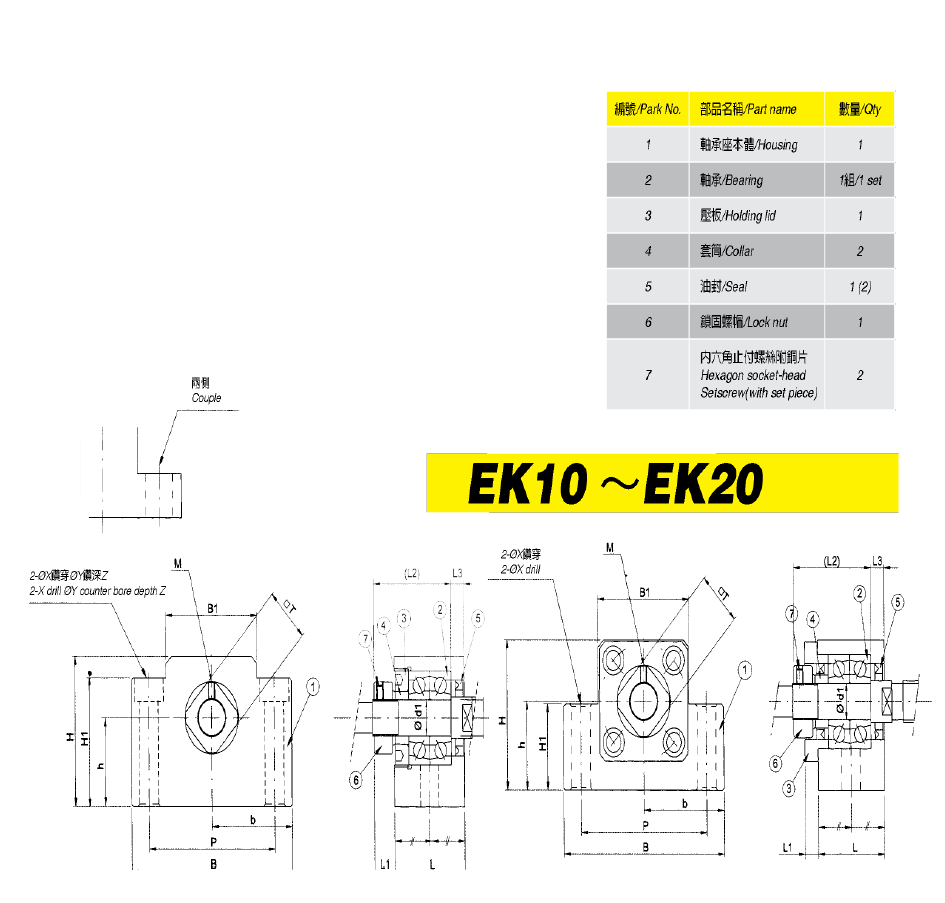

รูปแบบการกำหนดรหัสรุ่น
หน่วย/Unit : mm
| 型號 Model No. | 軸徑 shaft diameter d1 | L | L1 | L2 | L3 | B | H | b | h | B1 | H1 | P | X | Y | Z | M | T | C1 | C2 | 2D 圖檔下載 | 3D 圖檔下載 | 建議軸端加工尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.02 | ±0.02 | |||||||||||||||||||||
| EK06 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 | M3 | 12 | - | - | EK06 | EK06 | 螺桿建議軸端加工尺寸(EK06---EF06) |
| EK08 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 | M3 | 14 | - | - | EK08 | EK08 | 螺桿建議軸端加工尺寸(EK08---EF08) |
| EK10 | 10 | 24 | 6 | 31.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | M4 | 16 | - | - | EK10 | EK10 | 螺桿建議軸端加工尺寸(EK10---EF10) |
| EK12 | 12 | 24 | 6 | 31.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | M4 | 19 | - | - | EK12 | EK12 | 螺桿建議軸端加工尺寸(EK12---EF12) |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - | M4 | 22 | - | - | EK15 | EK15 | 螺桿建議軸端加工尺寸(EK15---EF15) |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - | M4 | 30 | - | - | EK20 | EK20 | 螺桿建議軸端加工尺寸(EK20---EF20) |
