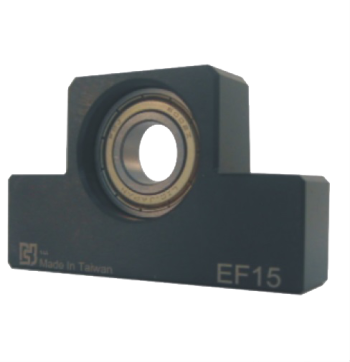

EF Series
คำอธิบายคุณสมบัติ
NSB – EK series (Convex Fixed Side) มีการออกแบบที่ประณีต ติดตั้งง่าย มีความแข็งแรง ความแม่นยำ และใช้งานสะดวก พร้อมตัวเลือกให้เหมาะสมกับความต้องการที่แตกต่างกัน
ผ่านการตั้ง Preload จากโรงงานแล้ว สามารถติดตั้งเข้ากับเครื่องจักรได้ทันที ไม่จำเป็นต้องผ่านการแปรรูปเพิ่มเติม
Surface Treatment
Black Oxide (การรมดำผิวโลหะ) ช่วยลดการกัดกร่อนและลดแสงสะท้อน
Electroless Nickel (การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า) ให้ความทนทานต่อการสึก

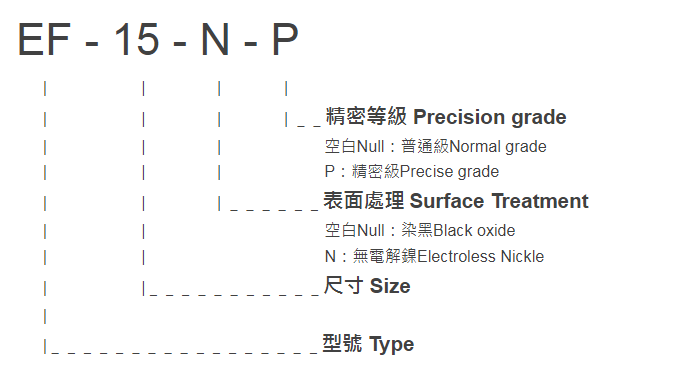

รูปแบบการกำหนดรหัสรุ่น

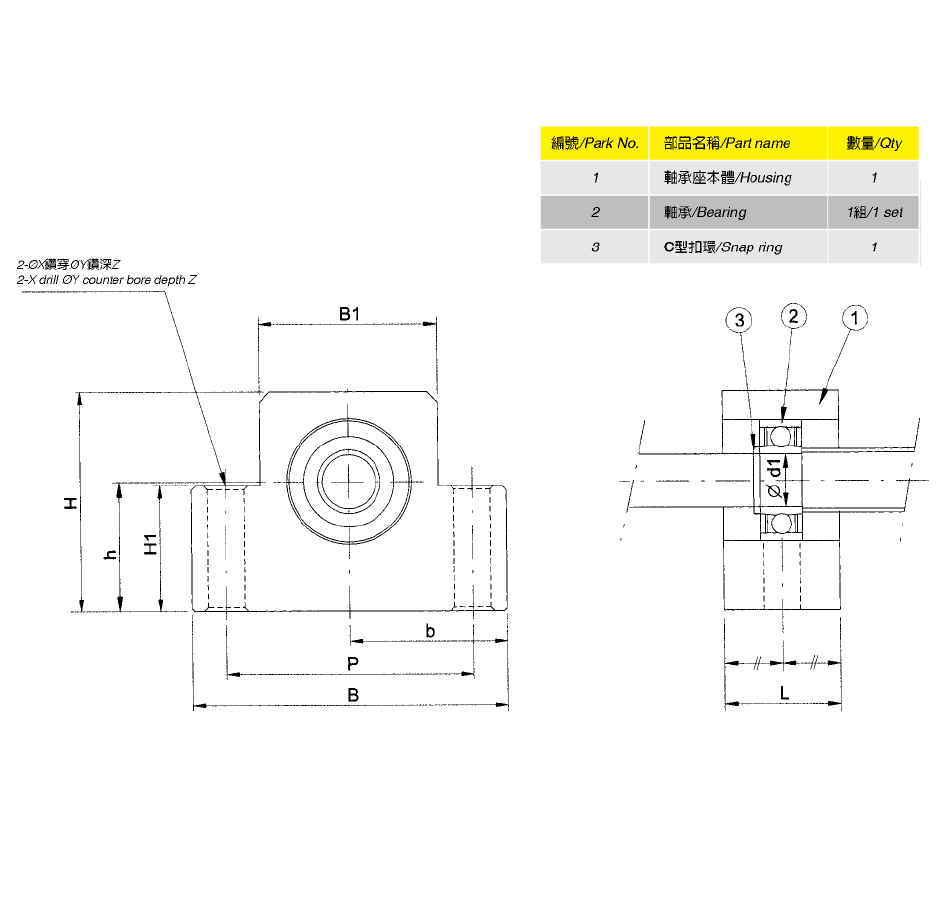

หน่วย/Unit : mm
| 型號 Model No. | 軸徑 shaft diameter d1 | L | B | H | b | h | B1 | H1 | P | X | Y | Z | 使用軸承 Bearing | 使用C型扣環 Snap ring | 2D 圖檔下載 | 3D 圖檔下載 | 建議軸端加工尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0.02 | ±0.02 | ||||||||||||||||
| EF06 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 | 606ZZ | S 6 | EF06 | EF06 | 螺桿建議軸端加工尺寸(EK06---EF06) |
| EF08 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 | 606ZZ | S 6 | EF08 | EF08 | 螺桿建議軸端加工尺寸(EK08---EF08) |
| EF10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 608ZZ | S 8 | EF10 | EF10 | 螺桿建議軸端加工尺寸(EK10---EF10) |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 6000ZZ | S 10 | EF12 | EF12 | 螺桿建議軸端加工尺寸(EK12---EF12) |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - | 6002ZZ | S 15 | EF15 | EF15 | 螺桿建議軸端加工尺寸(EK15---EF15) |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - | 6204ZZ | S 20 | EF20 | EF20 | 螺桿建議軸端加工尺寸(EK20---EF20) |
