Name: BF Series
Brand: GET Linear Automation
Availability: InStock

BF Series

คำอธิบายคุณสมบัติ

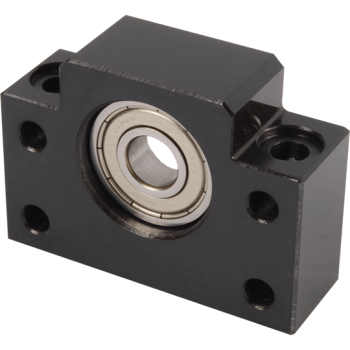

NSB – Support Units (Supported-side square type) มีการออกแบบที่ประณีต ติดตั้งง่าย และสามารถใช้งานได้ในพื้นที่หลากหลายรูปแบบ

มีความแข็งแรงสูง ความแม่นยำ และใช้งานสะดวก สามารถใช้งานร่วมกับ Paired Bearings เพื่อรองรับความต้องการที่แตกต่างกัน

Surface Treatment

Black Oxide (การรมดำผิวโลหะ) ช่วยลดการกัดกร่อนและลดแสงสะท้อน
Electroless Nickel (การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า) ให้ความทนทานต่อการสึก

รูปแบบการกำหนดรหัสรุ่น

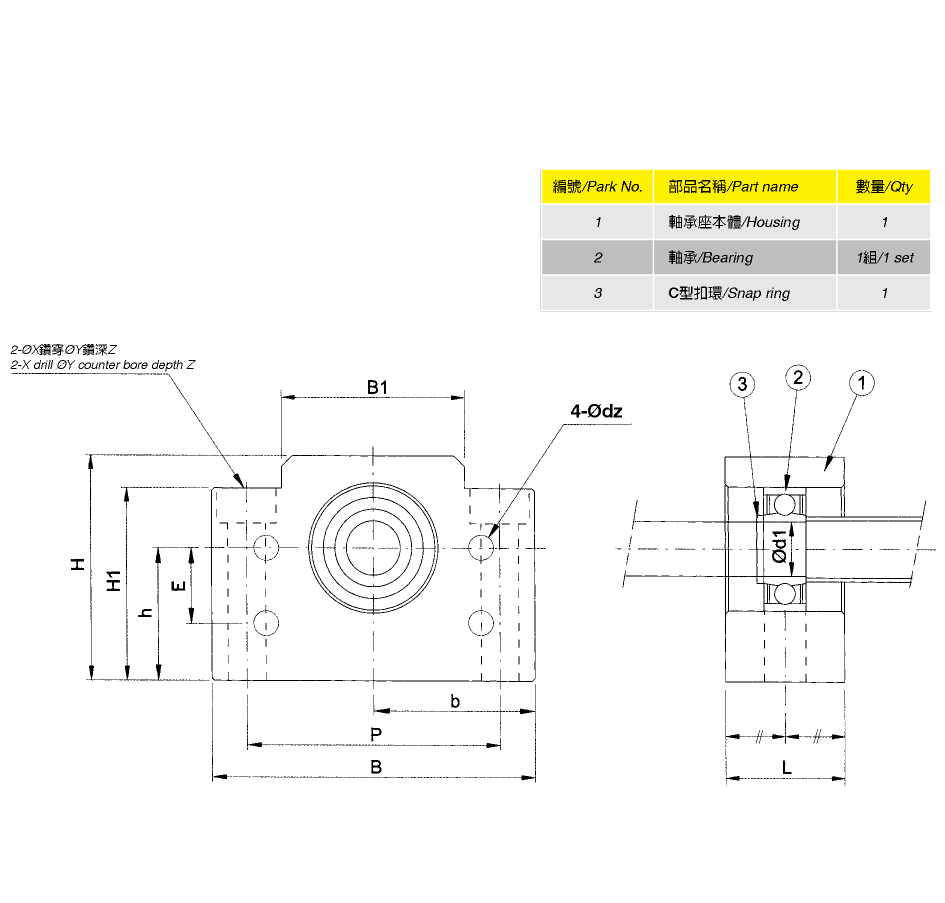

หน่วย/Unit : mm

型號 Model No.	軸徑 shaft diameter d1	L	B	H	b	h	B1	H1	P	X	Y	Z	E	Z	使用軸承 Bearing	使用C型扣環 Snap ring	2D 圖檔下載	3D 圖檔下載	建議軸端加工尺寸	建議軸端加工 2D圖檔下載	建議軸端加工 3D圖檔下載
					±0.02	±0.02
BF10	8	20	60	39	30	22	34	32.5	46	6.6	11	5	15	5.5	608ZZ	S 8	BF10	BF10	螺桿建議軸端加工尺寸(BK10---BF10)	螺桿(配支撐座BK10---BF10)	螺桿(配支撐座BK10---BF10)
BF12	10	20	60	43	30	25	34	32.5	46	6.6	11	1.5	18	5.5	6000ZZ	S 10	BF12	BF12	螺桿建議軸端加工尺寸(BK12---BF12)	螺桿(配支撐座BK12---BF12)	螺桿(配支撐座BK12---BF12)
BF15	15	20	70	48	35	28	40	38	54	6.6	11	6.5	18	5.5	6002ZZ	S 15	BF15	BF15	螺桿建議軸端加工尺寸(BK15---BF15)	螺桿(配支撐座BK15---BF15)	螺桿(配支撐座BK15---BF15)
BF17	17	23	86	64	43	39	50	55	68	9	14	8.5	28	6.6	6203ZZ	S 17	BF17	BF17	螺桿建議軸端加工尺寸(BK17---BF17)	螺桿(配支撐座BK17---BF17)	螺桿(配支撐座BK17---BF17)
BF20	20	26	88	60	44	34	52	50	70	9	14	8.5	22	6.6	6004ZZ	S 20	BF20	BF20	螺桿建議軸端加工尺寸(BK20---BF20)	螺桿(配支撐座BK20---BF20)	螺桿(配支撐座BK20---BF20)
BF25	25	30	106	80	53	48	64	70	85	11	17.5	11	33	9	6205ZZ	S 25	BF25	BF25	螺桿建議軸端加工尺寸(BK25---BF25)	螺桿(配支撐座BK25---BF25)	螺桿(配支撐座BK25---BF25)
BF30	30	32	128	89	64	51	76	78	102	14	20	13	33	11	6206ZZ	S 30	BF30	BF30	螺桿建議軸端加工尺寸(BK30---BF30)	螺桿(配支撐座BK30---BF30)	螺桿(配支撐座BK30---BF30)
BF35	35	32	140	96	70	52	88	79	114	14	20	13	35	11	6207ZZ	S 35	BF35	BF35	螺桿建議軸端加工尺寸(BK35---BF35)	螺桿(配支撐座BK35---BF35)	螺桿(配支撐座BK35---BF35)
BF40	40	37	160	110	80	60	100	90	130	18	26	17.5	37	14	6208ZZ	S 40	BF40	BF40	螺桿建議軸端加工尺寸(BK40---BF40)	螺桿(配支撐座BK40---BF40)	螺桿(配支撐座BK40---BF40)
